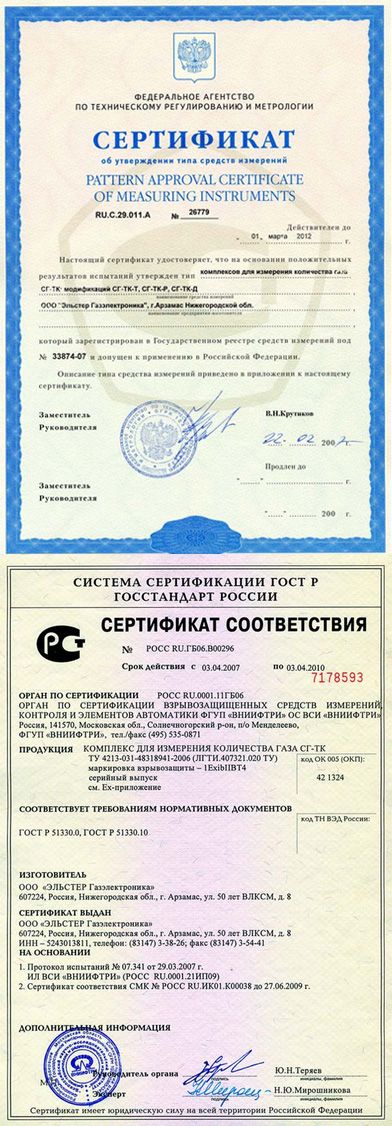

Просмотреть сертификаты

Назначение:

Коммерческий и технологический учет рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов на газораспределительных пунктах и станциях (ГРП, ГРС), теплоэнергетических установках, объектах нефтеперерабатывающей, нефтехимической промышленности и других технологических объектах в различных отраслях промышленности и коммунально-бытового хозяйства.

Состав:

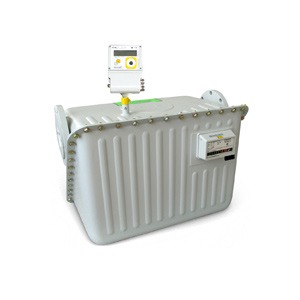

Комплекс СГ-ТК состоит из корректора объема газа и счетчика газа. В зависимости от типа применяемого корректора объема газа комплекс СГ-ТК имеет следующие исполнения:

• исполнение СГ-ТК1 с корректором объема газа ТС210;
• исполнение СГ-ТК2 с корректором объема газа ТС215.

В зависимости от типа применяемого счетчика газа комплекс СГ-ТК имеет следующие исполнения:

• исполнение комплекса СГ-ТКn*-Т1 – со счетчиком газа турбинным СГ;
• исполнение комплекса СГ-ТКn-Т2 – со счетчиком газа турбинным TRZ;
• исполнение комплекса СГ-ТКn-Р – со счетчиком газа ротационным RVG;
• исполнение комплекса СГ-ТКn-Д – со счетчиком газа диафрагменным BK.

Принцип действия:

Принцип действия комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС210 или ТС215.

Выполняемые функции:

• Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
• Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
• Формирование архива объемом более 500 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
• Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
• Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
• Интерфейс дистанционного доступа - RS232 (комплекс СГ-ТК2 на базе ТС215).
• Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК (комплекс СГ-ТК2 на базе ТС215).
• Возможность подключения модема (комплекс СГ-ТК2 на базе ТС215).
